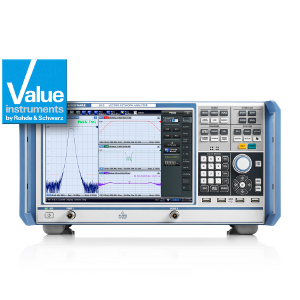

El nuevo analizador de red vectorial R&S ZND de Rohde & Schwarz dispone de dos puertos de medida y su unidad base está diseñada para medidas unidireccionales de 100 kHz hasta 4.5 GHz. Además, permite actualizaciones muy flexibles. El rango de frecuencia puede ser ampliado hasta 8.5 GHz y, además, es posible equipar el equipo para medidas bidireccionales hasta 4.5 GHz ó 8.5 GHz. Todas estas funciones pueden activarse localmente.
Se trata de la solución perfecta para medidas en producción tales como la caracterización de componentes pasivos de teléfonos móviles. El analizador posibilita medir fácilmente los parámetros S tales como S11 en antenas o S21 en filtros. También es ideal para tareas formativas.
Igualmente hay que destacar que ofrece un rango dinámico específico de hasta 120 dB y un rango de barrido de potencia de hasta 48 dB. Asimismo hay opciones disponibles para medidas de dominio en el tiempo, GPIB y un handler I/O.
La amplia pantalla táctil de 30 cm (12.1″) y el interfaz intuitivo de usuario facilitan la tarea de configuración de medidas y análisis de resultados. Todas las funciones del equipo están accesibles en no más de tres pasos a través de un soft panel.
Por otra parte, la barra de herramientas y la función “drag and drop” hace posible configurarlo de forma muy rápida, mientras las pestañas de la pantalla táctil permiten pasar fácilmente de una configuración a otra. Es posible organizar las trazas y los canales en cualquier combinación, concediendo a los usuarios la opción de visualizar los resultados en pantalla de forma muy clara, incluso con medidas complejas.
Con el analizador de red vectorial R&S ZND, Rohde & Schwarz amplía su familia de Value Instruments, equipos de medida de alta calidad a precios reducidos.
